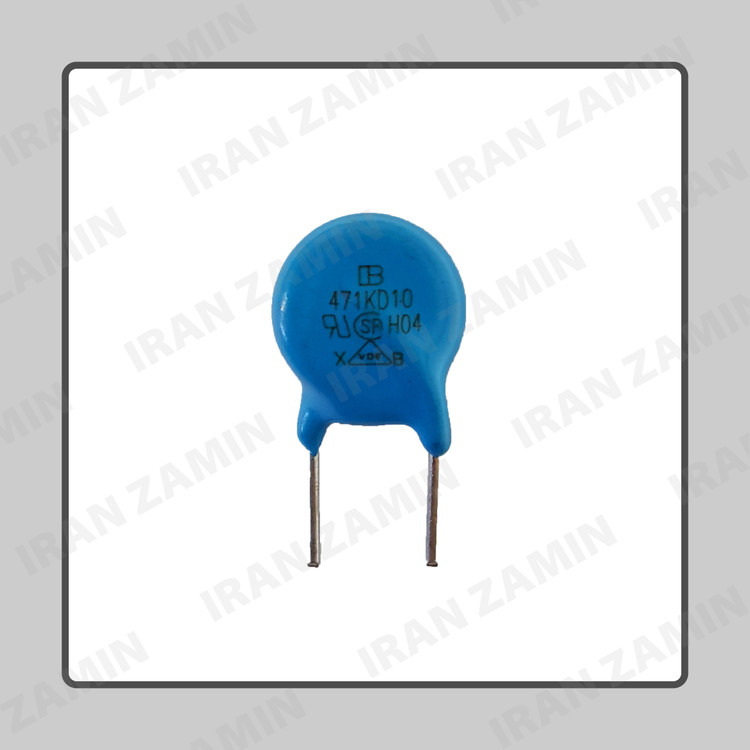

وریستور برد پکیج یک قطعه حفاظتی در مدار الکترونیکی است که برای محدود کردن اثر اضافه‌ولتاژها و پالس‌های ناگهانی برق مورد استفاده قرار می‌گیرد. وریستور یا MOV در حالت عادی مقاومت بالایی دارد، اما زمانی که ولتاژ از محدوده مشخصی بالاتر برود، مقاومت آن کاهش پیدا می‌کند و بخشی از انرژی ناشی از جهش ولتاژ را از مسیر حفاظتی عبور می‌دهد. به این ترتیب از قطعات حساس‌تر مدار در برابر اضافه‌ولتاژهای گذرا محافظت می‌شود. قطعه موجود با کد 471KD10 روی بدنه شناخته می‌شود و دارای بدنه دیسکی آبی‌رنگ و دو پایه است. نمونه‌های 471KD10 در منابع قطعات الکترونیکی به‌عنوان وریستور MOV با ولتاژ وریستور اسمی 470 ولت شناخته می‌شوند. البته از آنجا که این کد توسط تولیدکنندگان مختلف عرضه شده است، برای جایگزینی روی برد باید مشخصات قطعه جدید با نمونه نصب‌شده روی برد تطبیق داده شود.

ویژگی‌های وریستور برد پکیج

کد 471KD10
نوع MOV یا Metal Oxide Varistor
بدنه دیسکی و دوپایه
ولتاژ وریستور اسمی 470 ولت
مناسب برای حفاظت مدار در برابر اضافه‌ولتاژهای گذرا
مناسب استفاده روی بردهای الکترونیکی
نصب به صورت Through-Hole
قطعه متفرقه و قابل استفاده به عنوان جایگزین در صورت تطبیق مشخصات
ابعاد و فاصله پایه باید با قطعه قبلی مطابقت داشته باشد

نحوه استفاده و نصب

وریستور روی برد الکترونیکی و در محل مشخص‌شده در مدار نصب می‌شود و معمولاً به صورت موازی با بخش مورد حفاظت قرار می‌گیرد. در شرایط عادی، جریان عبوری از آن بسیار کم است؛ اما هنگام ایجاد پالس یا اضافه‌ولتاژ، رفتار غیرخطی آن باعث می‌شود مسیر مناسبی برای محدود کردن ولتاژ ایجاد شود. هنگام تعویض وریستور باید کد قطعه، ولتاژ وریستور، حداکثر ولتاژ مجاز، ابعاد بدنه و فاصله پایه‌ها بررسی شود. همچنین جهت قرارگیری MOV اهمیت قطبیتی ندارد، زیرا وریستورهای MOV قطعات غیرقطبی هستند؛ با این حال محل قرارگیری پایه‌ها روی برد باید مطابق مدار و قطعه قبلی باشد.

نکات خرید

هنگام خرید وریستور برد پکیج، فقط به رنگ و شکل ظاهری قطعه توجه نکنید و کد درج‌شده روی آن را با قطعه قبلی مقایسه کنید. کد 471KD10 مشخصات پایه‌ای مشخصی دارد، اما تولیدکنندگان مختلف می‌توانند این کد را با تفاوت‌هایی در جریان ضربه‌ای و ابعاد ارائه کنند. همچنین اگر وریستور برد سوخته یا آسیب‌دیده است، بهتر است علت ایجاد اضافه‌ولتاژ نیز بررسی شود؛ زیرا تعویض صرف قطعه بدون بررسی مدار ورودی برق و سایر اجزای مرتبط ممکن است باعث آسیب مجدد به وریستور شود.

نقد و بررسی

نقد و بررسی وریستور برد پکیج

وریستور 471KD10 یک قطعه حفاظتی برای مدارهای الکترونیکی است که وظیفه آن محدود کردن اضافه‌ولتاژهای گذراست. این قطعه در حالت عادی مقاومت بالایی دارد و هنگام افزایش شدید ولتاژ، مقاومت آن کاهش پیدا می‌کند تا از مدار در برابر پالس‌های ولتاژی محافظت شود. نمونه‌های رایج 471KD10 دارای ولتاژ وریستور اسمی 470 ولت هستند، اما مشخصات دقیق باید بر اساس سازنده قطعه بررسی شود.

نقاط قوت:

✅ مناسب حفاظت مدار در برابر اضافه‌ولتاژهای گذرا
✅ کد فنی مشخص 471KD10
✅ ولتاژ وریستور اسمی 470 ولت
✅ طراحی دیسکی و دوپایه
✅ نصب Through-Hole
✅ مناسب استفاده در مدارهای الکترونیکی با تطبیق مشخصات

نکاتی که قبل از خرید بدانید:

⚠️ حتماً کد و مشخصات وریستور قبلی را با قطعه جدید تطبیق دهید.
⚠️ جریان ضربه‌ای و ابعاد قطعه ممکن است بین تولیدکنندگان مختلف متفاوت باشد.
⚠️ در صورت سوختن وریستور، علت اضافه‌ولتاژ نیز باید بررسی شود.
⚠️ نصب این قطعه روی برد بهتر است توسط تعمیرکار یا تکنسین الکترونیک انجام شود.

این محصول برای افرادی است که:

وریستور برد پکیج آنها سوخته یا آسیب دیده است.
به دنبال جایگزین برای وریستور با کد 471KD10 هستند.
برای تعمیر برد الکترونیکی پکیج به یک قطعه محافظ اضافه‌ولتاژ نیاز دارند.

جمع‌بندی:

وریستور برد پکیج 471KD10 یک MOV دیسکی دوپایه برای محدود کردن اضافه‌ولتاژهای گذرا در مدارهای الکترونیکی است. این قطعه با ولتاژ وریستور اسمی 470 ولت شناخته می‌شود و هنگام خرید باید مشخصات آن با وریستور اصلی روی برد تطبیق داده شود.
